新时代新能源汽车产业担负着产业转型升级和保护大气环境的双重使命，极大带动电动汽车用高压电缆等相关配件的产业发展，各电缆厂商和认证机构纷纷投入大量精力到电动汽车高压电缆的研发中。

      电动汽车用高压电缆的各方面性能要求高，同时应该符合RoHSb标准、阻燃等级UL94V-0级标准要求和柔软等性能。本文介绍电动汽车用高压电缆的材料及其制备工艺。


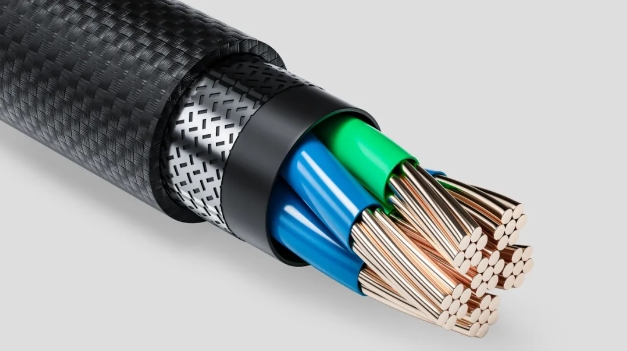

                                             一、高压电缆的材料

一、高压电缆的材

（一）电缆的导体材料

     目前电缆导体层的材料主要有铜和铝两种。少数企业认为铝芯能够大幅度降低它们的生产成本，通过在纯铝材料的基础上添加铜、铁、镁、硅等多种元素，经过特殊的工艺合成和退火处理等工艺，提高电缆的导电性能、弯曲性能和耐腐蚀性能，在满足同等载流量的要求下，达到能与铜芯导体一样的效果甚至更佳，进而大大节约了生产成本。

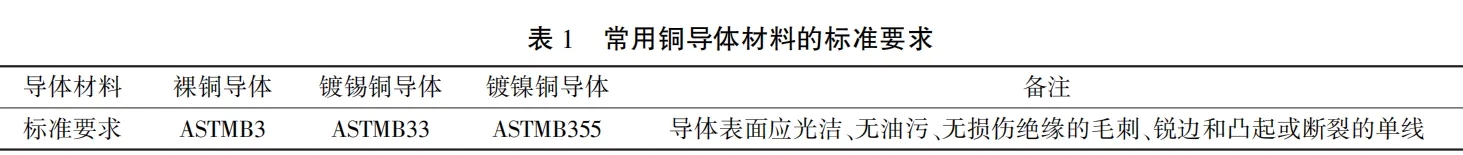

     但是大部分企业仍然把铜作为导体层的主要材料，首先铜的电阻率较低,其次铜大部分性能都优于同级别的铝,如载流量大、电压损失低、能耗低和可靠性强等。目前导体选材一般采用国标6类软导体(单根铜丝伸长率必须大于25%,单丝直径小于0.30)去保证铜单丝柔软性、韧性强。表1列出了常用的铜导体材料所需要满足的标准。


（二）电缆的绝缘层材料

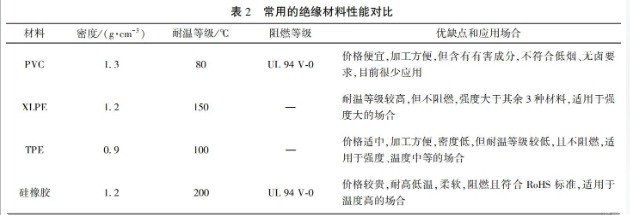

电动汽车内部环境复杂，在选用绝缘材料时，一方面要保障好绝缘层的安全使用，另一方面尽可能选择易加工和使用广泛的材料。目前常用的绝缘材料有聚氯乙烯(PVC)、交联聚乙烯(XLPE)、硅橡胶、热塑性弹性体(TPE)等，其主要性能见表2。


其中PVC中含有铅，但《RoHS指令》中禁止使用铅、汞、镉、六价铬、多溴二苯醚(PBDE)和多溴联苯(PBB)等有害物质，因此近年来PVC已被XLPE、硅橡胶、TPE等环保材料替代。

二、高压电缆制备工艺

（一）导体绞线工艺

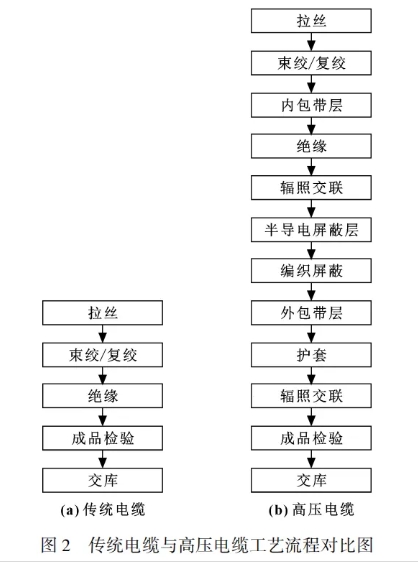

目前，电动汽车用高压电缆的发展迅速，对应的成型工艺也与传统电缆的成型工艺大有不同，两种工艺流程对比如图2所示。



由图2可知，电缆的基础工艺发展较久，因此在行业和企业也有各自的标准规范。在拉丝工艺过程中，根据单丝退扭方式，绞线设备可分为退扭绞线机、不退扭绞线机和退扭/不退扭绞线机，由于铜导体结晶温度高，退火温度及时间较长，宜采用不退扭绞线机设备进行连拉连退式拉制单丝，提高拉丝伸长断裂率。目前，交联聚乙烯电缆(XLPE)在1~500kV电压等级间已全面取代了油纸电缆。XLPE导体有圆形紧压和型线绞合两种较为常见的导体成型工艺。圆丝紧压线芯一方面可以避免在交联管道中的高温、高压将其屏蔽料和绝缘料压入绞线间隙而造成废品;另一方面还可以防止水分沿导体方向渗入，保障电缆安全运行。型线绞合铜导体本身为同心绞结构，多采用普通框式绞线机、叉绞线机等绞合生产，与圆形紧压工艺相比，它能保证导体绞合圆整成型。


（二）XLPE电缆绝缘生产工艺

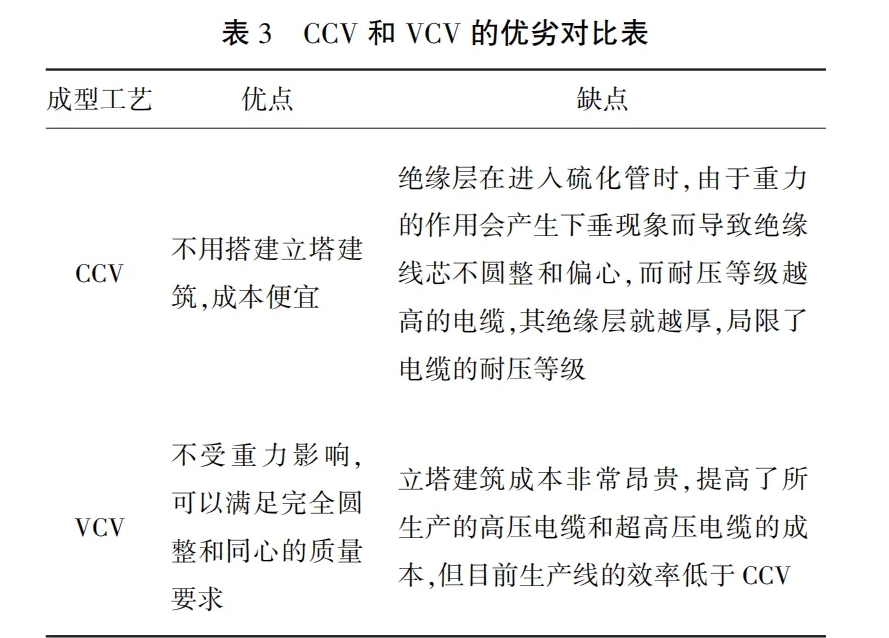

对于高压XLPE电缆的生产基本采用悬链式干法交联(CCV)和立塔式干法交联(VCV)两种成型工艺，实际上两种工艺生产的电缆都存在交联不充分等问题，会在绝缘层留有部分交联副产物，对电缆的性能都有一定的影响，表3为两种工艺的优劣对比。


由表3可知，两种工艺都适用于中高压及超高压的XLPE交联电缆的生产，但出于综合考虑大部分电缆厂商都在生产线上使用CCV工艺。对于解决CCV工艺生产绝缘线芯过程中绝缘层由于重力作用而导致的偏心和圆整度问题，早在之前芬兰麦拉菲尔公司开发出了独特的专利技术———进端热处理技术(EHT技术)，并且这项技术对于绝缘线芯而言是非接触式的，将热熔融状态的绝缘材料进行了绝缘外表的冷却处理，使得绝缘层产生一个向心的作用力，以致于使绝缘内部处于熔融状态的绝缘体能回到圆整的状态，从而消除绝缘下垂现象，所以可以很好地保证绝缘层和导体在内的圆整度和同心度。在整个交联生产过程中，配备在线监测装置可以随时监测绝缘线芯的偏心度以及绝缘层和内外屏蔽层厚度，保证产品的标准要求。

（三）挤出工艺

较早时期，电缆厂商多采用二次挤出工艺来生产电缆绝缘层线芯，第一步同时挤出导体屏蔽层和绝缘层，然后进行交联并绕到电缆盘上，放置一段时间后再挤出绝缘屏蔽。20世纪70年代期间，绝缘线芯出现了一种1+2三层挤出工艺，使得内外屏蔽和绝缘可以在一道工序中完成。该工艺先挤出导体屏蔽，经过较短的距离(2~5m)后，再在导体屏蔽上同时挤出绝缘和绝缘屏蔽。但是这前两种方法都有很大弊端，于是在20世纪90年代末，电缆生产设备供应商推出了三层共挤生产工艺，将导体屏蔽、绝缘和绝缘屏蔽同时挤出。

前些年国外也推出了新的挤出机机筒头部和弧形网板设计，通过均衡螺杆头部空腔内料流压力来缓解积料产生，延长了连续生产时间，更换不停机换规格的机头设计还可以大大节约停机费用和提高效率。





                                                              三、结语


新能源汽车有良好的发展前景与巨大的市场，需要一系列具有高载流量、耐高温、电磁屏蔽效果好、耐弯折、柔韧性强、工作寿命长等优良性能的车内高压电缆产品投入生产并占据市场。

电动汽车高压电缆材料及其制备工艺有着广阔的发展前景，电动汽车提高生产效率、保障使用安全离不开高压线缆。
